裱纸机的控制系统

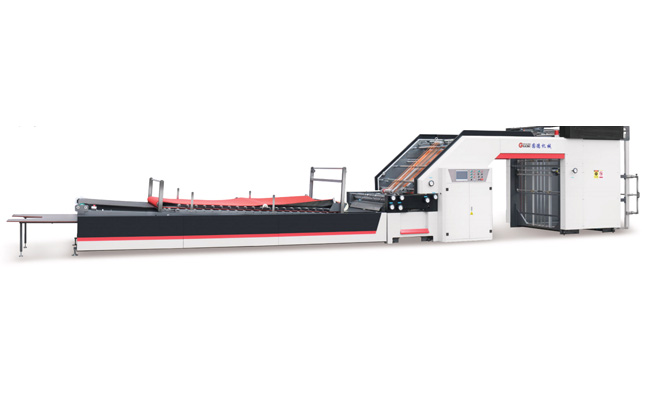

裱纸机是一种将两张纸粘贴在一起的设备。一般由送纸机构、裱纸机构、压纸机构组成。为了让大家更清楚高速裱纸机的作用和优点,下面固德要从裱纸机的控制系这一方面来逐步讲解介绍。

1.高速高精度

运动控制器采用:DSP FPGA方案,速高精度控制需求,DSP处理周期为125us,采用光电信号采集FPGA硬件高速处理,不受软件扫描周期的影响,保证高低速捕获底纸位置差的可靠性,保证高速纠偏精度。支持主线速度为:150m/min,每小时15000张。

2.操作简单,调试方便

系统使用只需将所需的机械参数设置为操作和控制,即可启动操作,支持单面纸模式和单底纸模式,方便机器安装调试。


3.灵活的报警功能选择

系统包括面纸堵纸报警、底纸堵纸报警、面纸弯曲报警、底纸丢失报警等报警功能,每个功能都有单独的开关支持选择是否输出报警停机信号。

4.监控内容丰富

监控内容包括:实时左右对位修正值、底纸平行度监控、光电信号数量监控、编码器监控、伺服报警监控、前50个生产监控等,辅助客户调试设备。当出现异常时,辅助调查问题。

高速裱纸机控制系统具有高速、高精度、高实时性的功能。系统监控丰富,操作界面简单,客户使用方便。
